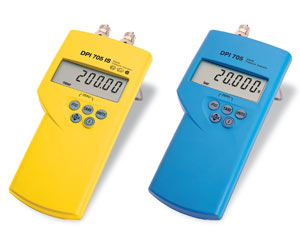

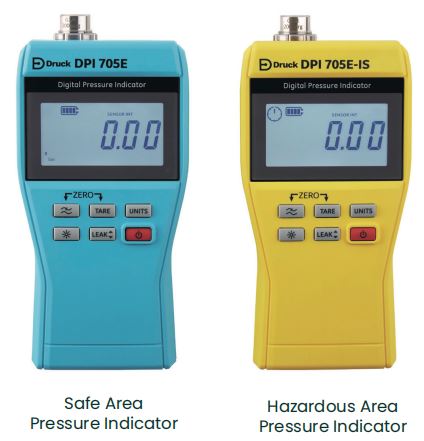

DPI 705E系列 - 手持式壓力指示儀 Druck DPI 705E系列手持式壓力計 和可選溫度指示器組合 耐用的設計 可靠的測量。
DPI 705E系列 設計用于單手操作和 提供所需的許多基本功能 用于日常維護和系統 故障排除。
特征

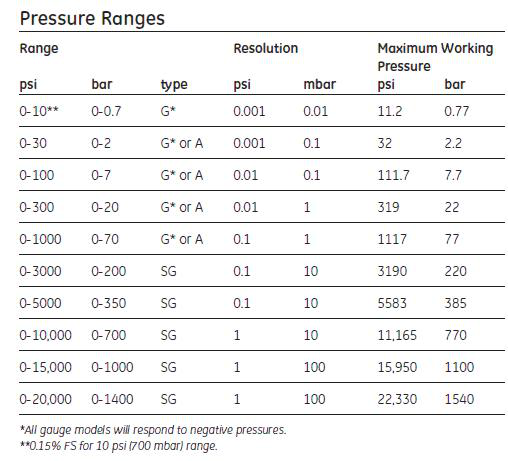

?48個壓力范圍為±25 mbar至1400 bar
（±1.69磅/平方英寸至20000磅/平方英寸/2.5千帕至140兆帕）
?1年總不確定性降至0.05%滿標度（FS）
超過-10°C至+50°C的溫度范圍
?校準到期的完整校準記錄
倒計時顯示
?耐用的手持式設計，背光高對比度
顯示

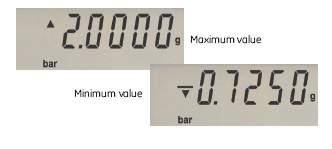

?最小和最大濾失量
?提供危險區域（本質安全）版本
?可選遠程即插即用壓力和
電阻溫度檢測器（RTD）傳感器
?可選氣動和液壓手動泵

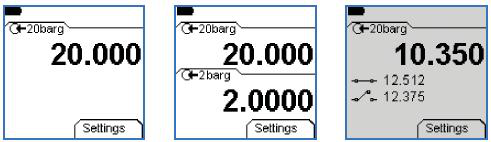

智能數字輸出傳感器（IDOS）- 通用壓力模塊
高精度IDOS模塊被封裝在堅固的外殼里，性能可靠且完全可互換使用。它們提供了成本節約型解決方案，可以擴展儀器的量程、提高壓力測量能力、另其適合于更多應用場合。
特點：
· 壓力量程 10″ H2O~ 10,000 psi (25 mbar~700 bar)
· 0.05%滿量程(FS)， 綜合精度
· 可選0.01% FS高精度
· 完全可互換，不需設置
· 抗沖擊、彈性材料保護
· 堅固、全天候防護、操作簡便
應用：
· 外接壓力傳感器,用于與IDOS相容的儀器
· 應用試驗、測量、監控、校驗
· 可擴展儀器的量程及檢測能力
· 操作簡便。
· 精度高、外殼結實，可即插即用。
· ,應用范圍廣。

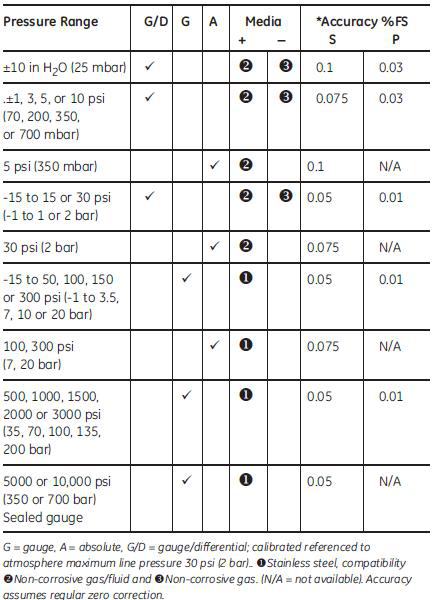

規格：
*IDOS UPM_S 標準精度
總精度包括0°C ~50°C工作溫度范圍內的校驗不確定度及1年的穩定性。包括負向校驗。
*IDOS UPM_P 高精度
在18°C~28°C范圍內具有良好的精度,在5°C ~ 45°C范圍工作時為 0.014% 滿量程 (FS)；在25 ~ 700 mbar范圍內時精度為 0.075%
穩定性
0.01%讀數/年
(10″ H2O~ 5 psi (25~350 mbar)：0.03% ）
校驗不確定度： 讀數的50 ppm。
負向校驗可選
過載壓力 (最大瞬態/間歇壓力)
5 psi (350 mbar)及以下： 4 x FS
10~10,000 psi (700 mbar~700 bar)： 2 x FS
最大工作壓力:1.1 x FS
壓力接口
G 1/8 內螺紋； 表壓高于30 psi (2 bar)時參考M5；
1/8 NPT內螺紋; 表壓高于30 psi (2 bar)時參考10-32 UNF
電氣接口
3 ft (1 m) 長電纜，帶儀器鎖緊接頭
工作溫度
14°F~122°F (-10°C~50°C)
存放溫度
-4°F ~ 158°F (-20°C~ 70°C)
濕度
0~90%， 無冷凝, Def Stan 66-31, 8.6 Cat III
沖擊和振動
BS EN61010:2001. Def Stan 66-31, 8.18 和 8.6 Cat III.
EMC
BS EN61326-1:1998 + A2:2001
安全
電氣BS EN61010:2001. PED, 等級SEP。CE標志。
大小(長 x寬 x高) 和重量
5″ (最大值) x 2.3″ x 1.7″ (130 mm x 60 mm x 45 mm), 0.53~ 0.71 lbs (240~ 325 g)
>

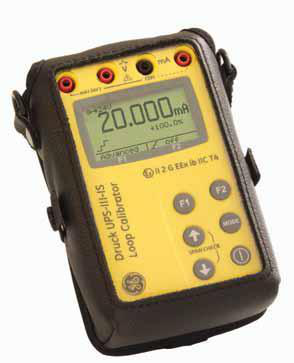

UPS III IS - 本質安全型回路校驗儀
UPS-III-IS是一款耐用、結構緊湊的本質安全型回路校驗儀。尺寸為3.5″x 5.5″ x 1.7″ (90 mm x 140 mm x 42 mm) ,重量僅為16.2盎司(460 g)。它是回路電流檢測、儀表維護和閥門開度試的重要工具。它使用簡便，操作界面簡單易懂, 可幫您節省操作時間。
特點：
· 可調分辨率和顯示對比度
· 使用標準工業AA電池
· 電池電壓和電池電量低顯示
· 信息屏幕顯示序列號、軟件版本和校驗日期
· 主要以mA或%讀數
· 自動斷電設置（啟用或禁用）
· 有可配有背帶的便攜包（注意：UPS III IS用于危險區域。）
規格：
供電
4 節5號堿性電池/電源適配器
電池壽命
測量模式下60小時。12mA時，14小時。
自動關機
30分鐘(未進行任何按鍵操作)。
電池電量不足
顯示電池標志
回路開路
閃爍顯示 “開路”
回路電阻高
閃爍顯示 “檢查環路Ω”
超量程
顯示 (over)
HART 回路電阻
220 Ω 菜單可選環路電阻
環境特性
參考校驗條件
72°F (22°C) ±9°F(±5°C)/RH 45% ±15%
工作溫度
14°F~104°F (-10°C~ 40°C)
相對濕度
0% ~90%,非冷凝
電氣參考
EN 61010, EN 61326:1997 + A1 (1998) + A2 (2001) + A3
(2003), CE標志
危險區域認證
ATEX:II 2G Ex ib IIC T4 (-10°C＜Ta＜+40°C)
證書編號BASEEFA 06ATEX0224X
IEC:Ex ib IIC T4 (-10°C＜Ta＜+40°C)
證書編號 IECEx BAS 06.0053X
結構特性
外殼材料
ABS高強度塑料
尺寸
3.5″ x 5.5″ x 1.7″(90 mm x 140 mm x 42 mm)
重量
16.2 盎司(460 g)，包括電池和背包
顯示
圖形 LCD, 1.2″ x 2.1″(31 mm x 54 mm)
電氣接口
4 mm工業標準插孔

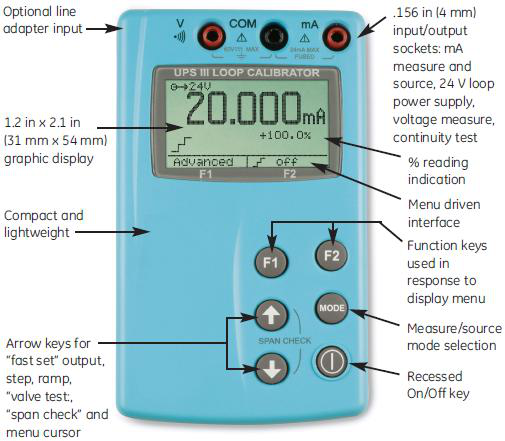

UPS-III 回路校驗儀
UPS III是多功能回路校驗儀。它堅固耐用、結構極緊湊。其尺寸為 3” x 5” ，重量僅為 9.7盎司, 能輕易放入襯衣口袋中。
它是回路檢測、儀表維護、閥門設置的重要工具。它使用簡便，操作界面簡單易懂, 可幫您節省操作時間。
特點：
· 測量或輸出0~ 24 mA
· 精度：讀數的0.01%
· mA與%讀數同時顯示，線性或流量輸出
· 步進、量程檢查、閥門檢查、斜坡
· 6 VDC電壓測量和回路連續性測試
· 兼容HART? 設備
應用：
圖形顯示
使用菜單驅動的圖形顯示，比傳統的旋鈕、開關、多功能鍵和雙鍵組合更簡單。
測量或輸出0 ~ 24 mA
在測量和輸出模式下，都提供內部24V回路電源。這一點在工廠停運期間很重要。
精度：讀數的0.01%
此精度包括12個月的穩定性和溫度影響。UPS III對最新式儀表能進行4:1 校驗，一般情況下，是數字多用表（DMM）精度的20~80 倍。
百分比讀數同步顯示
mA讀數和4~ 20 mA或0~20 mA的百分比同時顯示。UPS III也可把mA讀數轉換成流量的百分比。其它許多回路校驗儀不可能做到這一點。
步進、量程檢查、閥門檢查
線性測試中的快速步進和零點、量程調整。在閥門模式，能檢查閥門開度及測試開度值。
自動步進和斜坡輸出
輸出間隔（1~599s）可調，可單手完成回路檢測、閥門設置和閥門開度檢查。
“快速設置”輸出
使用箭頭鍵可以以0.001 mA的間隔設定輸出值。按住箭頭鍵可以快速輸出下一個值。此校驗儀是檢測報警設備的理想工具。
60 VDC測量
用于電壓輸出儀器的回路診斷和維修。
回路連續性和開關檢測工具
當查找故障、檢查回路完整性及測試開關時，減少了對數字多用表的依賴性。
HART兼容性
內部235Ω回路電阻（菜單選擇）
EMC符合EN 61326-1標準
符合重工業標準。而大多數回路校驗儀只適合輕工業使用。

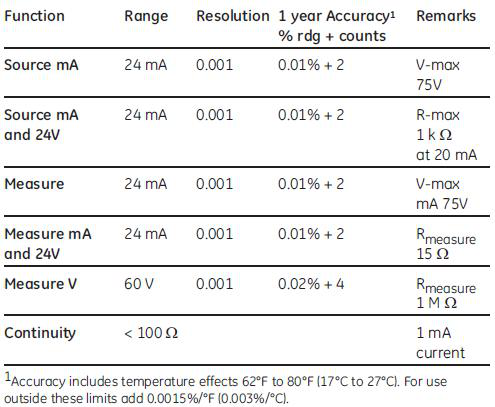

規格：
性能參數
電氣特性
電源 | 4 節 5號A堿性電池（標配）或電源適配器（見選項B） |
電池壽命 | 在讀數模式下75小時；12mA時，18小時 |
自動關機 | 30分鐘(未進行任何按鍵操作) |
電池電量不足 | 顯示電池標志 |
回路開路 | 閃爍“open loop" |
回路電阻高 | 閃爍“check loop Ω" |
超量程 | 顯示 |
Hart回路電阻 | 235Ω菜單選擇 |
環境特性
參考校驗條件 | 72°F (22°C) ±2°F(±3.6°C)/RH 45% ±15% |
工作溫度 | 14°F~122°F (-10°C ~50°C) |
相對濕度 | 0~90%，無冷凝 |
電氣參考 | EN 61010, /EN 61326-1:1997 + A1:1998, CE標志 |
結構特性
外殼材料 | ABS高強度塑料 |
尺寸（寬 x高 x深） | 3″ x 5″ x 1″(77 mm x 129 mm x 24 mm) |
重量 | 9.7盎司 (275 g)，包括電池 |
顯示 | 圖形LCD(31 mm x 54 mm) |
電氣接口 | 4mm工業標準插口 |

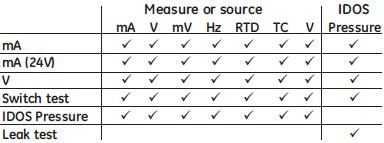

DPI 880-多功能過程信號校驗儀
DPI 880結構緊湊且易于操作，可用于檢測、設定和校驗幾乎所有的過程參數。它比市場上同類產品體積小35%。它的窗口式驅動菜單顯示意味著按鍵更少，界面更簡單易懂。DPI 880的數據記錄功能意味著用戶不再需要攜帶其他記錄工具。
DPI 880多功能過程信號校驗儀實際上就是您手掌上的校驗實驗室。DPI 880讓用戶能獲得高精度數據，能在按一個按鈕那樣短的時間內處理問題，從而節省了寶貴的工作時間。例如，DPI 880 能精確地測試開關、繼電器和安防系統等，并能在5分鐘內打印結果，而傳統的校驗儀要花40分鐘，并且要求手工輸入數據。使用傳統的（舊的，過時的）校驗工具，如果需要使用對照表，則校驗熱電偶變送器可能需要花費一小時。相比之下, DPI 880能在5分鐘內打印出校驗結果。
特點：
· 測量和輸出mA，mV，V，電阻，頻率和脈沖信號
· 模擬和測量8種RTD和12種熱電偶
· 32種IDOS?"即插即用"壓力模塊可選，測量范圍從10 inH2O ~10,000 psi ( 25 mbar~700 bar)
· 能同時讀取雙路數據
· 自動開關測試和壓力泄漏測試
· 24V回路供電
· 數據記錄選項
· 結構緊湊，操作簡單，易于攜帶
· 方便的單手操作
應用：
·
· · 檢測和維護
· 變送器校驗
· 回路設置和維修
· 開關、繼電器及安防系統測試
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。

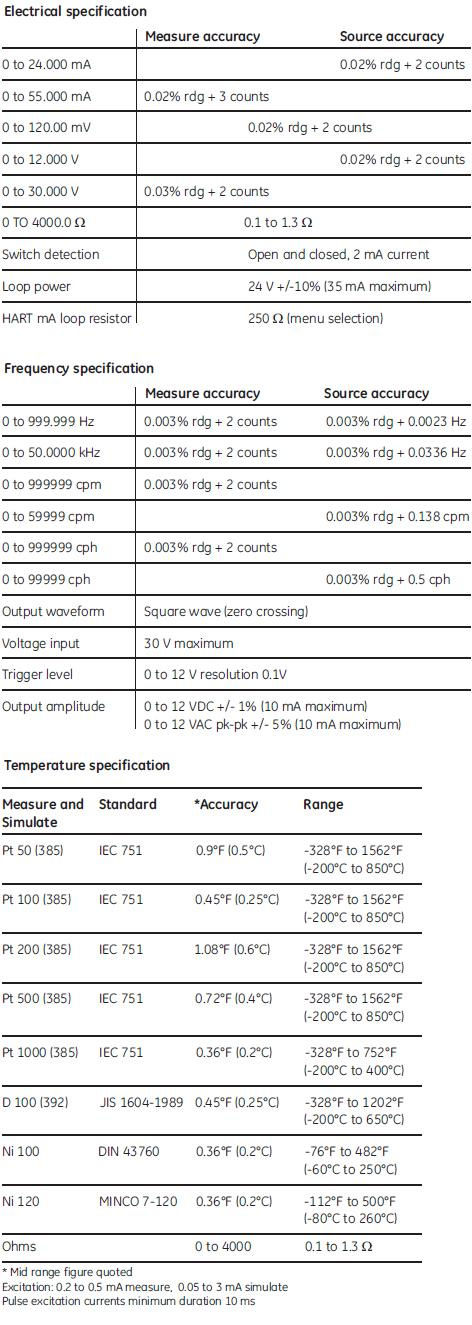

規格：
DPI 880多功能校驗儀結構非常緊湊且易于操作，可用于檢測、設定和校驗幾乎所有的過程參數。它可以測量、輸出和模擬mA、mV、V、RTD、熱電偶、歐姆、頻率、脈沖和壓力信號，捕捉開關值并提供24V回路電源。
雙路數據同時讀取 | 既讀取輸入參數，又讀取輸出參數，從而簡化校驗及系統診斷過程。屏幕上顯示出校驗值，并可實時觀察調節值，例如，當進行零點和滿量程調節時。 |
可編程步進和斜坡輸出 | 校驗時用百分比步進輸出進行快速步進，或者通過量程檢查進行零點和滿量程調節. 斜坡輸出是精密模擬儀、變化率指示儀、閥門行程和開度檢查的理想設置。 |
可調節微變輸出 | 提供小增量變化輸出，用于精確設定閥門定位器、開關、繼電器和報警裝置等。 |
自動開關測試 | 捕捉打開/閉合閘口值，可進行快速、高精度的“安全系統”檢查。 |
HART電阻 | 可以在HART數字通訊器需要時切換到回路中，從而避免了攜帶250Ω電阻的不變。 |
24V回路電源 | 可向變送器和控制回路充電 |
自動檢測2線制、3線制和4線制RTD | 快速檢測故障傳感器及有缺陷線路。 |
與多種探頭相容的溫度計 | 與8種RTD和12種熱電偶相容，可以根據溫度計應用場合選擇相應探頭，例如:通用場合、高溫環境、衛生介質及侵蝕性介質。 |
頻率
測量或輸出Hz、 kHz、CPM和CPH。它提供了高精度的校驗標準及多用途的測試工具, 是流程技術人員和電子工程師的理想儀器。專業的功能使電路和頻率設備的測試和維護變得非常簡單, 這些設備包括:頻率/流量計、批次計數器、轉速表、動作拾取器等。
自動觸發器 | 不考慮波形和幅值檢測最佳值。 |
壓力
支持智能數字輸出壓力模塊, (IDOS) 其測量范圍為10 in H2O~ 10,000 psi (25 mbar~700 bar)。IDOS模塊是即插即用型，無需設置或儀器校驗。
標準精度和高精度 | 標準精度0.05% FS，包括工作溫度32°F ~ 122°F (0°C ~ 50°C)、1年穩定性以及校驗的不確定度. 高精度提供實驗級精度0.01% FS。 |
充分靈活性 | IDOS模塊可以與任何帶有IDOS圖標的儀器配套使用。例如，DPI800系列及DPI 150。 |
*IDOS UPM-S 標準精度 | 綜合精度考慮溫度32°F~ 122°F (0°C ~ 50°C)及1年穩定性 |
*IDOS UPM-S 高精度 | 高精度對應溫度 65°F~ 82°F (18°C~28°C)。選項A） 高精度范圍負向校驗 |
壓力接口 | G 1/8 內螺紋或1/8 NPT 內螺紋 |
一般規格
電氣連接 | 4mm插口及迷你型熱電偶插口 |
校驗溫度 | 50°F~ 86°F (10°C~30°C)，除非另有聲明 |
工作溫度 | 14°F~122°F (-10°C~ 50°C)除非另有聲明； 溫度影響系數 14°F~ 50°F, 86°F~ 122°F：0.0017%FS/°F (-10°C~ 10°C, 30°C~50°C： 0.003%FS/°C)；測量歐姆值時4°F~50°F, 86°F~ 122°F： 0.0028%FS/°F (-10°C ~10°C, 30°C~ 50°C： 0.005%FS/°C) |
存放溫度 | -4°F ~ 158°F (-20°C ~ 70°C) |
濕度 | 0% ~90%，非冷凝, Def Stan 66-31, 8.6 Cat III |
沖擊和振動 | BS EN61010:2001, Def Stan 66-31, 8.4 Cat III |
EMC | BS EN61326-1:1998 + A2:2001 |
安全性 | 電氣 BS EN61010:2001。PED, 等級SEP. CE 標記 |
顯示 | 圖形LCD，帶背光 |
大小 (長 x寬 x高) 及重量 | 7.1″ x 3.3″ x 2″ (180 mm x 85 mm x 50 mm), 15盎司 (425 g) |
電池 | 3節AA堿性電池。測量時間>50小時；輸出24V時>10小時 |
DPI 842 - 頻率校驗儀/回路校驗儀
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具，技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
DPI 842提供了高精度的校驗標準和多用途的測試工具,是過程技術人員和電子工程師的理想儀器。它可測量Hz、kHz、CPM、CPH和脈沖信號。專業的功能使電路和頻率設備的測試和維護變得非常簡單, 這些設備包括:頻率/流量計、批次計數器、轉速表、動作拾取器、積分器和流量計等。
特點：
· 高性能的頻率測量和發生器，能夠產生3種不同的輸出波形，振幅從0.1V~24V
· 測量或輸出頻率, 范圍從0.01 Hz 到 50 kHz
· CPM, CPH 和總計數器
· 正弦波、方波、三角波，毫安測量、開關檢測、24V回路電源
· 帶背光的大顯示屏，菜單驅動界面
· HART? 回路電阻
· 外殼防風雨設計
· 結構緊湊，操作簡單，易于攜帶
· 方便的單手操作
· 把握安全、抗沖擊、彈性體保護
· 智能數字輸出(IDOS)通用壓力模塊的即插即用型連接接口
規格：
DPI 842頻率/回路校驗儀
自動觸發器 | 探測最佳值，不受波形或振幅的影響。 |
頻率縮放 | 讀數使用流程單位, 例如，流量或轉數/分鐘 |
可編程步進和斜坡輸出 | 簡化校驗和診斷過程 |
可調節”微變“值 | 提供增量輸出，用于設置開關、繼電器、保險閘和報警裝置等。 |
高級特性 | 讀數保持、最大/最小/平均值（帶時間戳）、比例縮放、遷移（偏移）和阻尼濾波等, 有利于進行系統檢查及故障排除。 |
IDOS靈活性
智能化數字輸出傳感器（IDOS） | 可以提供通用壓力模塊，測量范圍10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar) |
充分靈活性 | 這意味著IDOS模塊可以與任何相容的儀器一起使用。例如，DPI 842頻率/回路校驗儀可與其配套使用從而形成一個全功能的壓力校驗儀。 |
即插即用 | 模塊可以在儀器之間互換，不需要設置及儀器校驗。 |
DPI 800系列通用規格
工作溫度 | 14°F ~ 122°F (-10°C~ 50°C) |
存放溫度 | -4°F~158°F (-20°C~70°C) |
濕度 | 0% ~90%，無冷凝, Def Stan 66-31, 8.6 Cat III |
沖擊和振動 | BS EN61010:2001, Def Stan 66-31, 8.4 Cat III |
電磁兼容性 | BS EN61326-1:1998 + A2:2001 |
安全 | 電氣 BS EN61010:2001。CE 標志 |
顯示 | 圖形LCD，帶背光 |
大小 (長 x寬 x高) 及重量 | 7.1″ x 3.3 ″ x 2″(180 mm x 85 mm x 50 mm), 14盎司 (400 g) |
電池 | 3節AA堿性電池。頻率測量時，工作時間 >60小時；提供24V回路電源時（24 V @ 12 mA）時，>10小時 |
電氣接口 | 4個（4mm）插口 |
附件
IO800A | 帶附件包的軟纖維便攜包 |
IO800B | 皮帶扣、腕帶/掛環和桌面支架 |
IO800C | 鎳氫充電電池和外部充電器 |
IO800E | 數據存儲升級和RS232通訊線 |

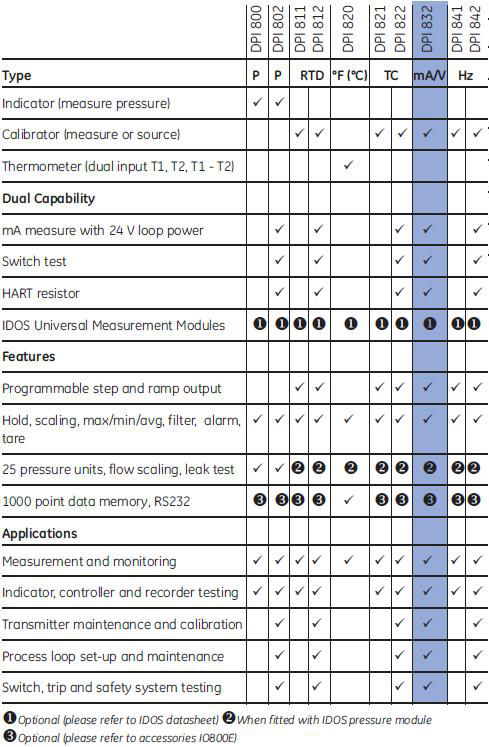

DPI 832- 電壓電流校驗儀
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
特點：
· 雙讀數功能：輸出mA、mV或V； 同時測量mA或捕捉開關跳閘值
· 測量或輸出mA、mV和V
· 24V環路電源，給變送器和環路供電
· 帶背光的大顯示屏，菜單驅動界面
· HART? 環路電阻
· 防風雨設計
· 結構緊湊，操作簡單，易于攜帶
· 方便的單手操作
· 把握安全、抗沖擊、彈性體保護
· 智能化數字輸出傳感器?(IDOS)及通用壓力模塊的即插即用型連接器
應用：
· 過程儀器檢測及維護
· 控制環路設置及診斷
· 設置DCS、PLC及信號調節器
· 閥門定位器調節
DPI 800系列、容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。

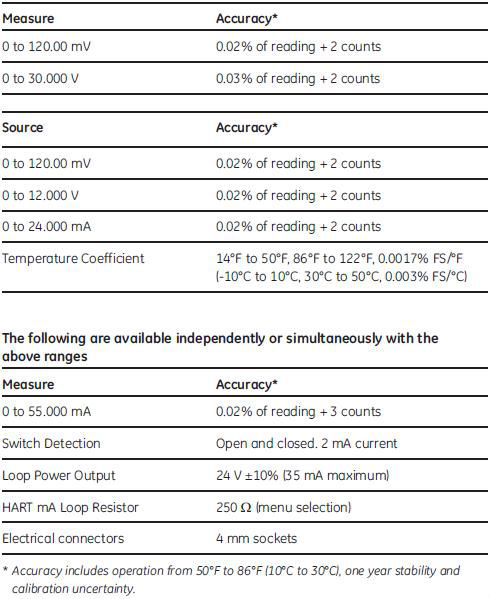

規格：
儀表檢測及環路維護
DPI 832- 電氣環路校驗儀 | 測量或輸出mA、mV、V，捕捉開關跳閘值。它是過程技術人員檢查和維護變送器、控制環路、DCS、PLC輸入卡、信號調節器等的理想儀器。 |
可編程步進和斜坡輸出 | 簡化校驗及方便系統診斷檢查斜坡輸出為變化率指示儀提供一個信號 |
可調節”微變“值 | 提供增量輸出，便于準確設置閥門定位器以及測試開關、繼電器、跳閘機構、報警裝置等。 |

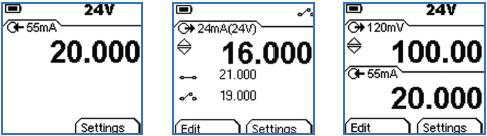

同步雙讀數 | 簡化變送器的設置和校驗；例如，輸出mV、V或mA以及測量mA。 |
高級特性 | 讀數保持、最大/最小/平均值（帶時間戳）、比例縮放、遷移（漂移）、阻尼濾波等有利于進行系統檢查及故障查找。 |
兩個獨立的24V電源 | 向變送器和控制環路充電 |
自動開關測試 | 捕獲打開/閉合閘口，可進行快速、精確的“安全系統”檢查。 |
HART電阻 | 可以在HART數字通訊器需要時切換到回路中，從而避免了攜帶250Ω電阻的不便。 |
IDOS靈活性
智能化數字輸出傳感器（IDOS） | 可以提供通用壓力模塊，測量范圍10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar) |
充分靈活性 | IDOS模塊可以與任何相容的儀器一起使用。例如，DPI 832電壓電流校驗儀可與其配套使用從而形成一個全功能的壓力校驗儀。 |
即插即用 | 模塊可以在儀器之間互換，不需要設置及儀器校驗。 |
DPI 800系列通用規格
工作溫度 | 14°F ~122°F (-10°C~ 50°C) |
存放溫度 | -4°F~158°F (-20°C~70°C) |
濕度 | 0% ~90%，無冷凝, Def Stan 66-31, 8.6 Cat III |
沖擊和振動 | BS EN61010:2001, Def Stan 66-31, 8.4 Cat III |
電磁兼容性 | BS EN61326-1:1998 + A2:2001 |
安全 | 電氣 BS EN61010:2001。CE 標志 |
顯示 | 圖形LCD，帶背光分辨率99999 |
大小和重量 | 7.1″ x 3.3 ″ x 2″(180 mm x 85 mm x 50 mm), 14盎司 (400 g) |
電池 | 3節AA堿性電池。頻率測量時，工作時間 >70小時；提供24V回路電源時（24 V @ 12 mA）時，工作時間>10小時 |

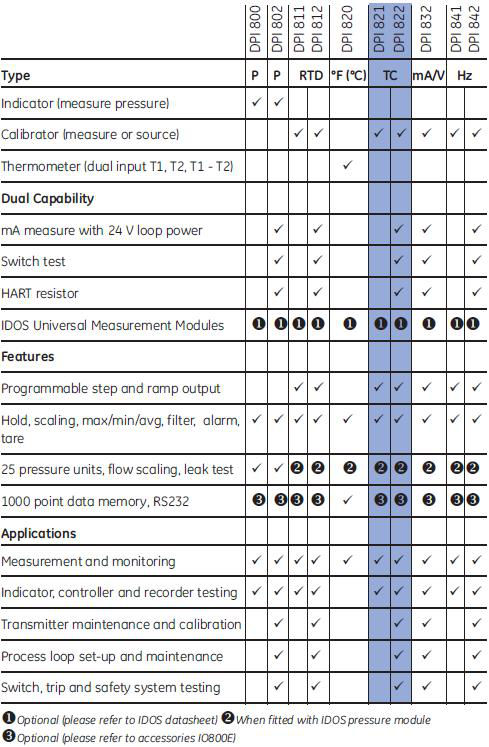

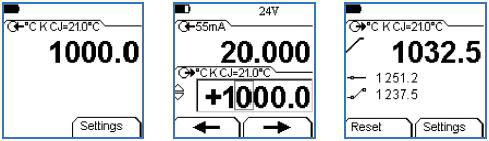

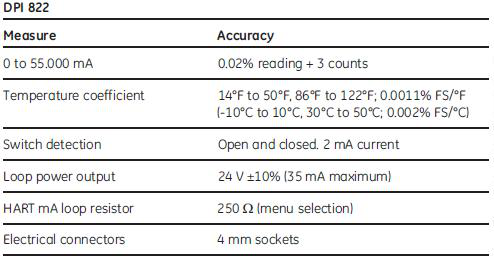

DPI 822 - 熱電偶校驗儀
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
DPI 822熱電偶校驗儀可測量和模擬傳感器，是檢查探頭、指示儀和控制器的理想工具。
特點：
· 測量和模擬輸出熱電偶信號
· 冷端補償技術
· 溫度測試和維護
· 變送器校驗
· 回路設置和維修
· 開關校驗
應用：
· 溫度檢測和維護
· 變送器校驗
· 回路設置和維修
· 開關校驗
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
規格：
溫度測試和測量
DPI 822熱電偶校驗儀 | 測量或模擬熱電偶傳感器，是檢查探頭、指示儀和控制器的理想工具。 |

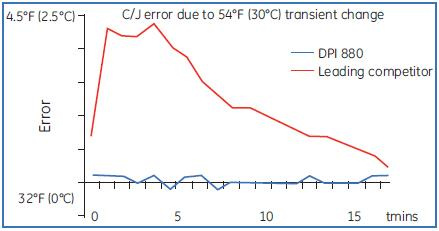

冷端補償技術 | 幾乎避免了環境溫度變化引起的誤差(專利申請中） |
高級特性 | 步進、斜坡、比例縮放、最大/最小/平均值和讀數保持等, 有利于進行系統檢查及故障排除。 |
溫度儀器及回路維護

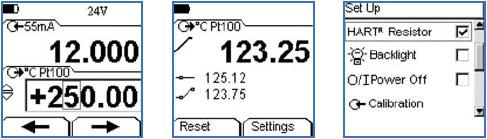

DPI 822熱電偶校驗儀 | 同時提供熱電偶輸出值及毫安測量值，用于變送器及環路維護。 |
24V電源 | 向變送器和控制環路充電 |
自動開關測試 | 捕捉跳閘機構開/合值，進行快速、高精度的“安全系統”檢查。 |
HART電阻 | 可以在HART數字通訊器需要時切換到回路中，從而避免了攜帶250Ω電阻的不便。 |
IDOS靈活性
智能化數字輸出傳感器（IDOS） | 可以提供通用壓力模塊，測量范圍10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar) |
充分靈活性 | IDOS模塊可以與任何相容的儀器一起使用。例如，DPI 822 RTD環路校驗儀可以成為全功能的壓力校驗儀。 |
即插即用 | 模塊可以在儀器之間互換，不需要設置及儀器校驗。 |

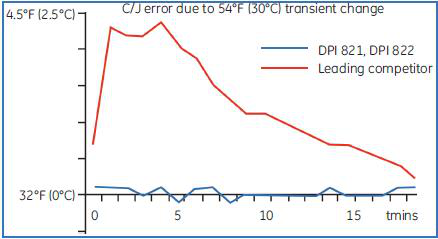

冷端誤差 | 對于環境溫度86°F (30°C)的變化, 最大誤差值0.4°F (0.2°C) |
熱電偶接口 | 迷你型插口 |
DPI 800系列通用規格
工作溫度 | 14°F~ 122°F (-10°C~ 50°C) |
存放溫度 | -4°F~158°F (-20°C~70°C) |
濕度 | 0% ~90%，無冷凝, Def Stan 66-31, 8.6 Cat III |
沖擊和振動 | BS EN61010:2001, Def Stan 66-31, 8.4 Cat III |
電磁兼容性 | BS EN61326-1:1998 + A2:2001 |
安全 | 電氣 BS EN61010:2001。壓力設備指令 (PED), 等級SEP. CE 標志 |
顯示 | 圖形LCD，帶背光分辨率99999 |
大小 (長 x寬 x高) 及重量 | 7.1″ x 3.3″ x 2″ (180 mm x 85 mm x 50 mm), 18盎司(500 g) |
電池 | 3節AA堿性電池。測量時，工作時間>50小時；輸出24V時，工作時間>10小時 |

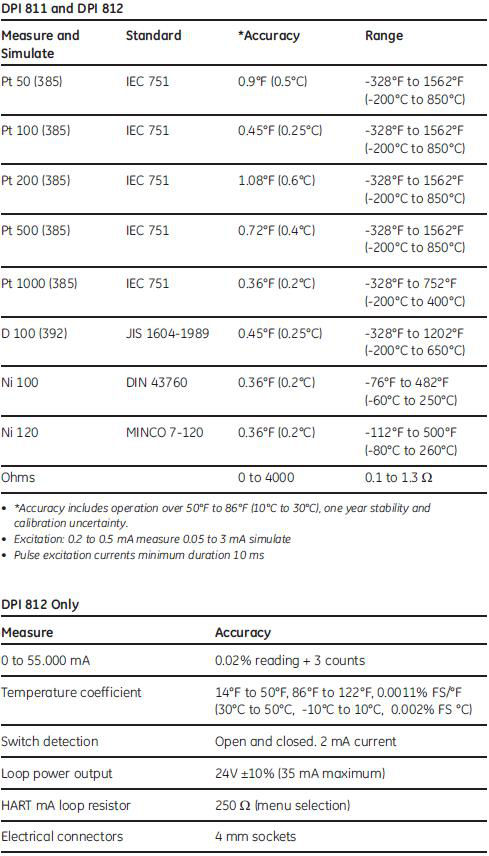

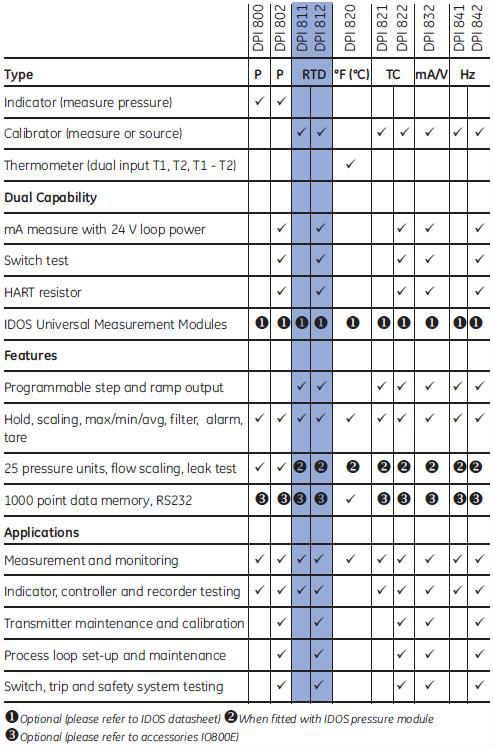

DPI 812 - 熱電阻校驗儀
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
DPI 812 RTD校驗儀可測量和模擬RTD傳感器，是檢查探頭、指示儀、記錄儀和控制器的理想工具。
特點：
· 高性能，低成本
· 測量和輸出RTD的信號
· 2線制、3線制和4線制自動檢測
· 溫度測試和維護
· 變送器校驗
· 回路設置和維修
· 開關校驗
應用：
· 溫度測試和維護
· 變送器校驗
· 回路設置和診斷
· 開關檢測
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
規格：
溫度測試和測量
DPI 812 RTD校驗儀 | 測量和模擬RTD傳感器，是檢查探頭、指示儀、記錄儀和控制器的理想工具。 |
2線制、3線制和4線制自動檢測 | 迅速探測故障傳感器及線路 |
兼容脈沖型RTD變送器 | 模擬模式 |

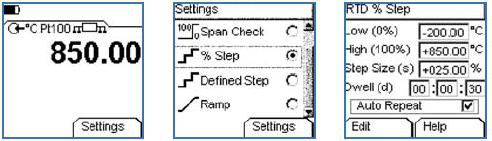

高級特性 | 步進、斜坡、最大/最小/平均值、讀數保持等有利于進行系統檢查及故障排除。 |
溫度儀器及回路維護
DPI 812 RTD回路校驗儀 | 提供同步的RTD輸出及電流測量，便于對變送器及回路進行維護。 |
24V回路電源 | 可為變送器和控制回路充電 |
自動開關測試 | 捕獲打開/閉合閘口，可進行快速、精確的“安全系統”檢查。 |
HART電阻 | 可以在HART數字通訊器需要時切換到回路中，從而避免了攜帶250Ω電阻的不便。 |
IDOS? 靈活性
智能化數字輸出傳感器（IDOS） | 可以提供通用壓力模塊，測量范圍10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar) |
充分靈活性 | IDOS模塊可以與任何相容的儀器一起使用。例如，DPI 812 RTD回路校驗儀可與其配套使用從而形成一個全功能的壓力校驗儀。 |
即插即用 | 模塊可以在儀器之間互換，不需要設置及儀器校驗。 |

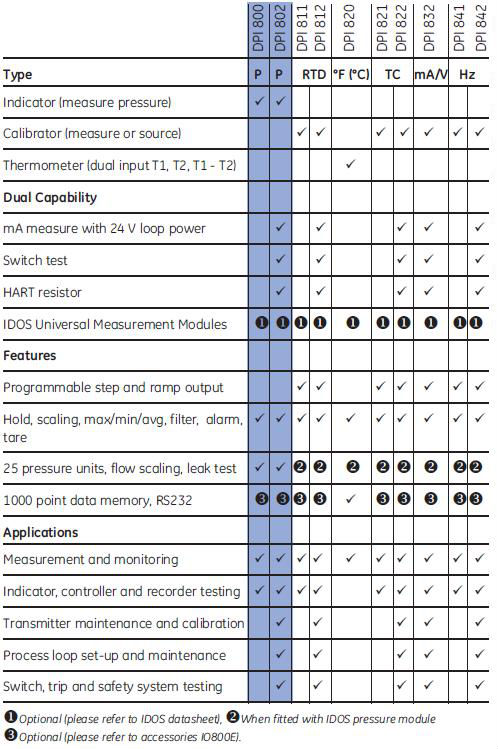

DPI 800系列通用規格
工作溫度 | 14°F~122°F (-10°C~ 50°C) |
存放溫度 | -4°F~158°F (-20°C~70°C) |
濕度 | 0% ~90%，無冷凝, Def Stan 66-31, 8.6 Cat III |
沖擊和振動 | BS EN61010:2001, Def Stan 66-31, 8.4 Cat III |
電磁兼容性 | BS EN61326-1:1998 + A2:2001 |
安全性 | 電氣 BS EN61010:2001。CE 標志 |
顯示 | 圖形LCD，帶背光分辨率99999 |
大小和重量 | 7.1″ x 3.3 ″ x 2″(180 mm x 85 mm x 50 mm), 14盎司 (400 g) |
電池 | 3節AA堿性電池。測量時，工作時間 >70小時；提供24V回路電源時, （24 V @ 12 mA）時，工作時間>10小時 |
窗體頂端
窗體底端

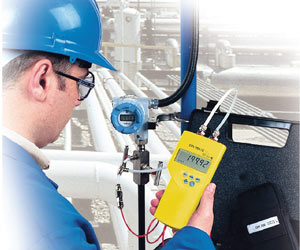

DPI 800/802 - 壓力指示儀/校驗儀
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
DPI 800/802壓力校驗儀是理想的壓力測量工具。壓力范圍25 mbar~700 bar，包括真空選項。無論環境條件多么惡劣，其綜合精度可以年復一年地被信賴。
特點：
· 量程25 mbar~700 bar
· 單量程或雙量程配置
· 壓力測試和維護
· 變送器校驗
· 回路設置和診斷
· 開關校驗
應用：
· 壓力測試和維護
· 變送器校驗
· 回路設置和診斷
· 開關校驗
DPI 800系列是容易使用的手持式儀器.這些儀器性價比高，是對許多通用過程參數檢測和校驗的理想工具。功能和技術能幫助您在更短的時間內解決更多應用問題，并能夠提供給您可以信賴的數據結果。
規格：
壓力測試和測量
DPI 800壓力指示儀 | 壓力檢測和測量的理想工具。 |
壓力范圍 | 10 in H2O~ 10,000 psi (25 mbar~700 bar)，包括真空選項 |
綜合精度 | 無論環境條件多么惡劣，其綜合精度可以年復一年地被信賴。(見具體參數)。 |
雙傳感器配置 | 擴展的量程和同步雙通道讀數（P1和P2或P1 -P2） |
不銹鋼傳感器結構 | 與多種液體和氣體相容（參況范圍表） |
可編程泄漏測試 | 報告壓力降和泄露速率 |
高級特性 | 讀數保持、最大/最小/平均值、報警、遷移等有利于故障排除。 |
壓力儀器及回路維護

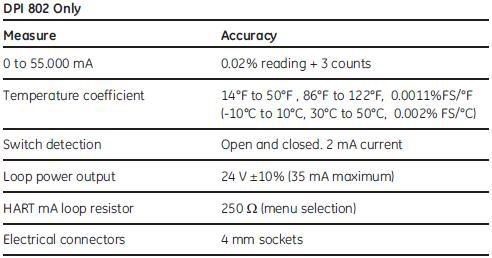

DPI 802 壓力環路校驗儀 | 同步測量壓力及電流，便于對變送器及回路進行維護。 |
雙讀數 | 同步測量壓力及電流，便于進行變送器校驗及回路維護。 |
24V環路電源 | 為變送器和控制回路充電 |
自動開關測試 | 捕獲打開/閉合閘口，可進行快速、精確的“安全系統”檢查。 |
HART電阻 | 可以在HART數字通訊器需要時切換到回路中，從而避免了攜帶250Ω電阻的不便。 |
IDOS? 靈活性
智能化數字輸出傳感器（IDOS） | 通用壓力模塊，測量范圍10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar) |
充分靈活性 | IDOS模塊可以與任何相容的儀器一起使用。例如，DPI 812 RTD環路校驗儀可與其配套使用從而形成一個全功能的壓力校驗儀。 |
即插即用 | 模塊可以在儀器之間互換，不需要設置及儀器校驗。 |
量程擴展 | 通過增加模塊可擴展量程范圍（請參閱IDOS通用壓力模塊數據表） |
*S_標準精度 | 綜合精度考慮溫度32°F~ 122°F (0°C ~ 50°C)、1年穩定性及校驗的不確定度 |
*P_高精度 | 在65°F~ 82°F (18°C~28°C)下的精度 |
單/雙范圍可選 | 可以選擇1只或2只內部傳感器。對于雙范圍儀器，G/D范圍可以設定為G（表壓）。 |
過載壓力（最大瞬態／間歇壓力） | 5 psi (350 mbar)及以下： 4 x FS |
壓力接口 | 1/8 NPT內螺紋，或G 1/8內螺紋 |
DPI 800系列通用規格
工作溫度 | 14°F~122°F (-10°C~ 50°C) |
存放溫度 | -4°F~158°F (-20°C~70°C) |
濕度 | 0% ~90%，無冷凝, Def Stan 66-31, 8.6 Cat III |
沖擊和振動 | BS EN61010:2001, Def Stan 66-31, 8.4 Cat III |
電磁兼容性 | BS EN61326-1:1998 + A2:2001 |
安全 | 電氣 BS EN61010:2001。壓力設備指令 (PED), 等級SEP. CE 標志 |
顯示 | 圖形LCD，帶背光分辨率99999 |
大小 (長 x寬 x高) 及重量 | 7.1″ x 3.3″ x 2″ (180 mm x 85 mm x 50 mm), 18盎司(500 g) |
電池 | 3節AA堿性電池。測量時，工作時間>50小時；輸出24V時，電池壽命>10小時 |
DPI 740系列 - 精密壓力指示儀
DPI 740是由電池供電的便攜式、高精度大氣壓指示儀。其為手持式工具，具有性能。此儀器值得信賴，可以作為一流的大氣壓力參考標準在實驗室和現場應用。建議每年標定一次。
特點：
· 范圍高達103 inHg 絕壓
· 精度：±0.004 inHg絕壓
· 6位數字分辨率LCD顯示
· 多種壓力單位和航空單位
· 堿性或可充電電池
· 輕便、手持式的設計
· RS232輸出
應用：
DPI 740 是由電池供電的便攜式、高精度大氣壓指示儀。其為手持式工具。在此儀器中采用的基本傳感器技術是Druck硅諧振壓力傳感器 （RPT）。此諧振式壓力傳感器不僅可提供 ±0.004 inHg (±0.15 mbar) 的高精度，而且同樣重要的是，其還具有優于100ppm/年的校驗穩定性。DPI 740 廣泛用于需要精確大氣壓力參考的實驗室及遠程現場應用中。
規格：
壓力測量
工作范圍 | 22~34 inHg (750~1150 mbar)絕壓 |
最大安全工作壓力 | 130 inHg (4375 mbar)絕壓 |
壓力介質 | 適用于非腐蝕性干燥氣體 |
讀數格式和顯示 | 999999位LCD顯示，數字0.54″(13.6 mm)高，外加16個文本字符 |
過載顯示 | 110%FS過載，高于此值閃爍錯誤代碼。 |
分辨率 | 0.0003 inHg (0.01 mbar) |
響應 | 每秒示2個讀數 |
工作模式 | A)本地壓力 (QFE) |
過程特點 | 所在工作模式下都可提供最大值/最小值、遷移、可編程濾波等功能。 |
壓力單位 | 24種壓力單位，加上高度（英尺ft，或米m） |
性能參數
精度 | ±0.02% FS |
穩定性 | 優于100ppm/年 |
溫度范圍 | 工作溫度15°F~120°F (-10°C~ 50°C) |
安全性 | 電氣和機械安全：EN61010 |
位置影響 | 可忽略 |
電源 | 3節1.5V堿性AA電池，通?？蛇B續供電20小時。 可編程自動斷電功能延長了電池的壽命。在顯示屏上用符號表示電池電量低?？蛇x可充電鎳鎘電池、外部適配器、充電器（見選項B） |
通訊接口 | RS232，6路LEMO 插座( 見選項C） |
結構特性
壓力連接 | 接受 1/4″外徑、/5/32″ 內徑(6 mm外徑、4 mm內徑)管道 |
重量 | 1.1 lb (0.5 kg) |
尺寸 | 7.5″x 3.5″ x 1.4″ (190 mm x 90 mm x 36 mm) |
DPI 705系列 - 手持式壓力指示儀
Druck DPI 705系列手持式壓力指示儀的設計與精密可靠的壓力測量結合在一起?；谶^去十五年對于便攜式壓力測試設備在新材料研發及技術創新方面的經驗, 我們開發出了這款的新產品?，F(xiàn)在我們可提供本質安全（IS）型壓力指示儀，其已獲得歐洲及美國標準認證，可以用于危險區域。
DPI 705采用緊湊、輕便的設計，可單手操作，具備多種用于常規維護及系統故障排除的基本功能。
特點：
· 范圍從 0~70 mbar至700 bar
· 16種壓力單位
· 大氣壓指示型可選
· 抗沖擊，防護等級12/IP54
· 手持式設計
· 泄漏測試，讀數遷移，顯示最大最小值及濾波功能
· 本質安全型可選
· 配套的氣壓和液壓手泵可選
應用：
當與所選的氣壓或液壓手泵一起使用時，DPI 705系列便可成為用于測量壓力表和指示儀的低成本校驗工具。
特點：
壓力范圍
可選壓力單位 | psi、inHg、inH2O (4°C、20°C、60°F)、ftH2O (4°C、20°C、60°F)、mmHg、mHg、mbar、bar、mH2O、Pa、hPa、KPa、MPa、Kgf/cm2，及1個可選的用戶定義單位 |
過載壓力 | 2 x FS以內安全. 當壓力達到110% FS時，顯示屏會開始閃爍 |
工作壓力
精度 | ±0.1% FS，非線性、遲滯、重復性誤差之綜合 |
顯示 | 高分辨率LCD, 非常清晰 |
讀數 | Max/Min_可捕獲最大和最小讀數。 |
DPI 104IS - 本質安全型數字壓力表
DPI 104-IS是微處理器控制的DPI 104數字壓力表的本質安全版本。DPI 104-IS采用硅技術，是一款多功能、經濟型的數字壓力表。DPI 104-IS可以作為過程壓力指示儀單獨使用，也可以與經過廣泛驗證的Druck手泵一起使用, 從而為用戶提供在壓力測量領域可靠、經濟的解決方案。
特點：
· 0.05%FS 滿量程精度
· 壓力范圍 10~ 20,000 psi (1400 bar)
· ATEX、IECEx、CSA 本質安全認證
· 11種可選壓力單位
· 大屏幕，具有5位數字分辨率
· 百分比壓力指示，并帶有柱狀指示圖
· 壓力開關測試
· 最大值/最小值、遷移和報警功能
· 與侵蝕性介質相容的不銹鋼及Inconel合金部件
· 可提供氣壓液壓測試套裝
應用：
·
·
精度 | 0.05% FS，含非線性、遲滯和重復性綜合誤差以及 14°F~122°F (-10°C~50°C)時的溫度影響。 |
耐壓極限 | 2倍工作壓力[20,000 psi (1400 bar)量程耐壓極限為29,000 psi(2000 bar)] |
可選壓力單位 | kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg |
顯示 | 壓力讀數：5 位數字，字高0.5 in (12.7 mm) |
·
· 氣壓和液壓測試套裝組件
· DPI 104-IS作為一個標準組件包含在這些檢測校驗套件中：
· 低壓氣壓測試套裝組件 | 含DPI 104-IS；量程到30 psi (2 bar)，PV210低壓氣壓測試泵、壓力管、接頭、密封組件和便攜箱 |
氣壓測試套件 | 含DPI 104-IS；量程到300 psi (20 bar)，PV211氣壓測試泵、壓力管、接頭、密封組件和便攜箱 |
液壓測試套件 | 含DPI 104-IS；量程到15,000 psi (1000 bar)，PV212液壓測試泵、壓力管、接頭、密封組件和便攜箱 |
氣壓和液壓測試套件 | 含DPI 104-IS；量程到10,000 psi (700 bar)，PV411A氣壓液壓測試泵、液壓儲液罐、壓力管、接頭、密封組件和便攜箱 |

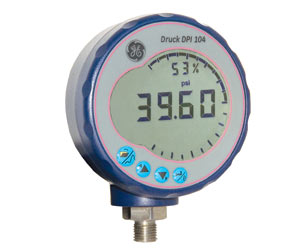

DPI 104 - 數字壓力表
DPI 104是微處理器控制的數字壓力表，將多功能結合在一起，結構緊湊并且易于使用。DPI 104-IS采用硅技術，是一款高精度、多功能、經濟型的數字壓力表。
DPI 104可以作為過程壓力指示儀單獨使用，也可以與經過廣泛驗證的手泵一起使用,從而為用戶提供在壓力測量領域可靠、經濟的解決方案。
特點：
· 11種可選壓力單位
· 0.05%FS 滿量程精度
· 壓力范圍 10~ 20,000 psi (1400 bar)
· 大屏幕，具有5位數字分辨率
· 百分比壓力指示，并帶有柱狀指示圖
· 溫度補償范圍14°F~ 122°F (-10°C~ 50°C)
· 壓力開關測試、最大值/最小值、遷移和報警功能
· 可調節安裝位置
· 兼容IDOS模塊，RS232接口
· 與侵蝕性介質相容的不銹鋼及Inconel合金部件
· 0~5V模擬輸出
· 可提供氣壓液壓測試套裝
應用：
·
·
· 過程監測和控制
· 檢測和校驗
DPI 104可以作為過程壓力指示儀單獨使用，也可以作為壓力參考歡迎的手泵一起使用。
規格：
硅技術確保在20,000 psi量程內可達到0.05%的高精度, 且具備最大值/最小值、遷移和報警等功能，并提供模擬輸出及壓力開關測試功能。這些使DPI 104適用于多種壓力檢測領域。
精度 | 0.05% FS，綜合考慮非線性、遲滯、重復性綜合誤差及 14°F~122°F (-10°C~50°C)時的溫度影響 |
耐壓極限 | 2倍工作壓力[20,000 psi (1400 bar)量程耐壓極限為29,000 psi(2000 bar)]。 |
可選壓力單位 | kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg |
耐壓極限 | 2倍工作壓力[20,000 psi (1400 bar)量程耐壓極限為29,000 psi(2000 bar)]。 |
可選壓力單位 | kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg |
顯示 | 壓力讀數：5 位數字，字高0.5 in (12.7 mm) |
壓力柱狀圖 | 除了數字壓力指示，DPI 104 LCD還包含一個20子段的環形柱狀圖，讓用戶能快速視覺估計從0至100%滿量程輸出的壓力。柱狀圖增量為用戶選擇范圍的5%。 |
顯示刷新 | 每秒2次 |
最小/最大值 | 最小/最大壓力值可以在DPI 104上顯示，此功能可以被啟用或禁用， 同時用戶也可以重置該顯示值。 |
開關測試 | DPI 104具有開關測試的功能，可以捕獲并顯示外部壓力開關打開和閉合時的壓力值。開關阻抗200Ω。 |
電壓輸出 | 可通過編程設置一個0~5V的模擬輸出信號, 使其與顯示器顯示的壓力成正比，或設定為恒定值。電壓輸出模式對于50 mV ~ 5 V提供0.1% FS精度。 |
報警輸出 | 報警輸出結點通過開漏場效應管實現（最大電流250mA，最大電壓24VDC） |
可調節安裝位置 | 為增加方便性，DPI 104的外殼可以繞壓力管接頭旋轉320°，前面盤也可以旋轉至任意位置，獲得最佳視角。 |
菜單鎖定 | 可防止未經授權菜單訪問和設置。 |
RS232接口 | 提供串行通訊功能，可通過選件串口通訊線（IA4090-2- V0），將數據傳輸至PC。使用此通訊線，通過ASCII指令集或選件SiCal Pro 軟件，發布所有的菜單指令和顯示數據。 |
網絡功能 | 支持多達99臺DPI 104通過菊形連接網絡連接在一起 |
通用壓力模塊（UPM） | UPM模塊可以與DPI 104相連，提高精度和擴展壓力范圍 |
電池 | DPI 104配備1節9V堿性電池，型號為MN1604。如果每天使用1小時，電池的壽命大約為6個月。為了提高供電性能，建議采用9V鋰電池（GE不提供）。 |
壓力接口 | 1/4 NPT或BSP外螺紋壓力接口，量程10,000 psi (700 bar)以下。 |
封裝 | 外殼材料ABS/PC塑料，密封類型 4/IP65 |
歐洲標準 | CE 標記 |
SiCalPro軟件 | 此軟件包讓用戶能通過在計算機屏幕上的可視化儀器面板遠程控制DPI 104。校驗數據可以被記錄、瀏覽或作為校驗證書打印出來。 |
系統要求 | 最低要求：Intel Pentium處理器，Windows? 95或更高版本 |
通用參數 | |
存放溫度 | -4°F~ 158°F (-20°C ~ 70°C) |
尺寸 | 直徑：3.74″(95 mm) ，不包括壓力接頭 |
重量 | 大約13盎司(350 g) |
機械振動 | 符合Def Stan 66-31, 8.4 Cat III |
機械沖擊 | 符合BS EN 61010:2001 |
電氣環境 | 電磁兼容性：BS EN61326-1:1998 + A2:2001 |
選件 | DPI 104帶導線外部電源，零件號 191-350 |
氣壓和液壓測試套裝組件
DPI 104作為一個標準組件包含在這些檢測校驗套件中：
低壓氣壓檢測套件 | 包含：DPI 104；量程到30 psi (2 bar)，PV210低壓氣壓測試泵、壓力管、接頭、密封組件和便攜箱。 |
氣壓測試套件 | 包含：DPI 104；量程到300 psi (20 bar)，PV211氣壓測試泵、壓力管、接頭、密封組件和便攜箱。 |
液壓測試套件 | 包含：DPI 104；量程到15,000 psi (1000 bar)，PV212氣壓測試泵、壓力管、接頭、密封組件和便攜箱。 |
氣壓和液壓測試套件 | 包含：DPI 104；量程到10,000 psi (700 bar)，PV411A氣壓液壓測試泵、液壓儲液罐、壓力管、接頭、密封組件和便攜箱。 |
本網站進口產品技術指標僅供參考，最終解釋權為GE公司，不足之處請指教！
